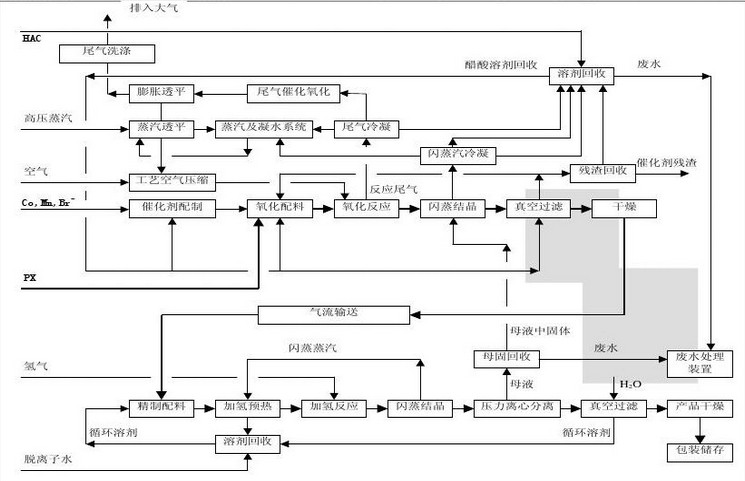

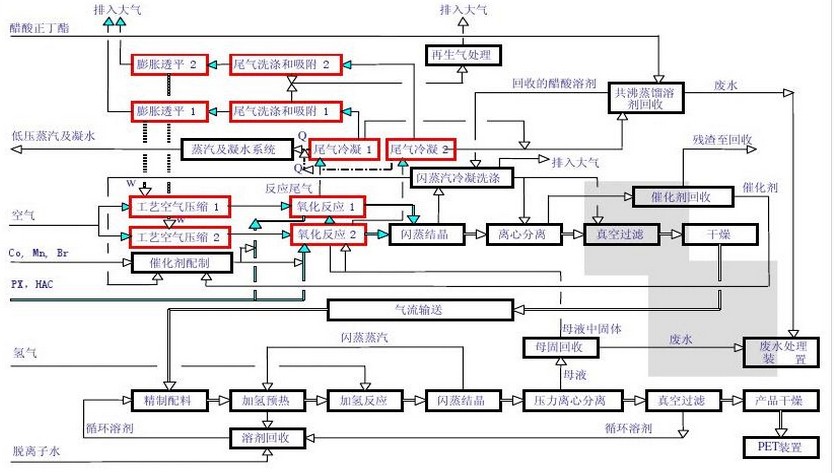

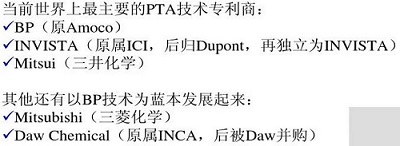

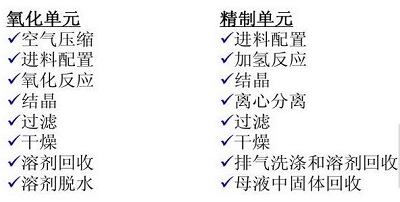

PTA生产工艺

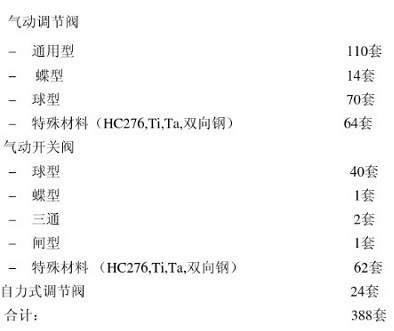

PTA用阀门
    ● 调节阀
    由于PTA装置中的介质种类较多,如工业水、污水、压空、废气、蒸汽、醋酸、固体浆料等,为适应不同特性的介质,选用的调节阀种类也较多,主要有:单座阀、笼式阀、蝶阀、V型球阀、偏心旋转阀、角阀等。
    在介质腐蚀性强的场合,需要选用双相钢、哈氏合金或钛等材质。

    ● 切断阀
    开关阀主要作切断用,在装置中一般作顺序控制或联锁保护回路的执行器。

    开关阀一般选用球阀,大口径的场合会选用蝶阀或闸阀。阀门材料选用与调节阀类似,根据介质腐蚀性的强弱不同,需要选用双相钢、哈氏合金或钛等材质。

    开∕关阀的种类

    PTA上介质种类复杂,使用的阀门种类较多,可以说常用阀门都能见到,但综合分析,主要还是以阀门居多。

    按使用总数量排名如下:1.闸阀(低压、中压、高压、超高压,3″~28″,150~1500LB)2.截止阀3.止回阀4.蝶阀5.球阀6.旋塞阀7.调节阀8.隔膜阀9.放空阀10.导淋阀11.取样阀。

    开∕关阀材质

    由于工艺介质中含有醋酸、醋酸钴、醋酸锰、碱等强腐蚀性物质,这就阀门的材质提出了更高的要求。

    外部连接的引压管均为316L以上的材质,阀门的直接与介质接触的部件大多为不锈钢、蒙乃尔合金、钛、钛合金、钽合金、锆材、镍材等。

    316L不锈钢:(00Cr17Ni14Mo2)

    蒙乃尔合金:Monel400、MonelK500、M35-1、M35-C

    哈 氏合 金:哈C276、哈B-2

    钛及钛合金:TA1、TA2、TA10、Grc2、GrC3

    钽 合 金:FTa1、FTa2、TaW2.5

    锆 材:Zr702、702C、Zr705、705C

    镍 材:N6、N201,Inconel600~800。
