球  阀


球阀

球阀分浮动球阀和固定球阀

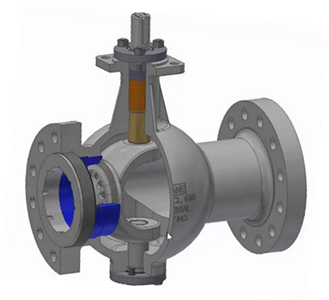

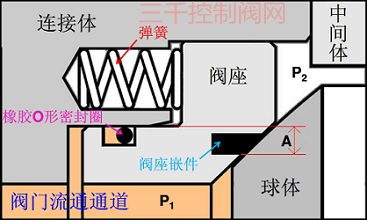

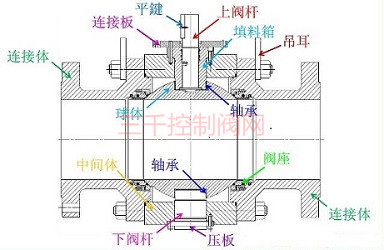

  固定球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小, 适用于高压和大口径的阀门。

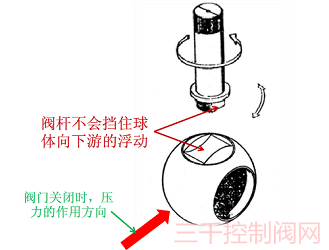

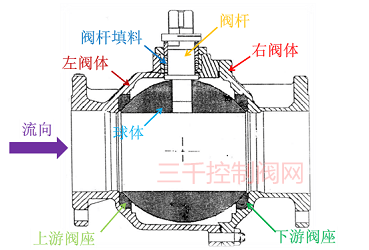

浮动球阀球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。浮动球球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。

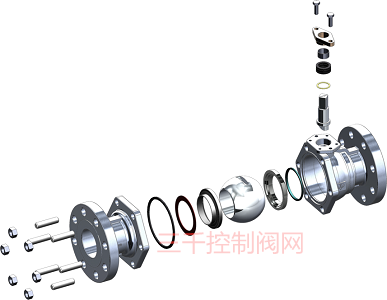

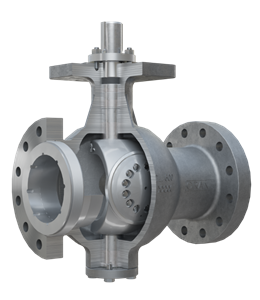

分解图:


点击放大



轨道球阀

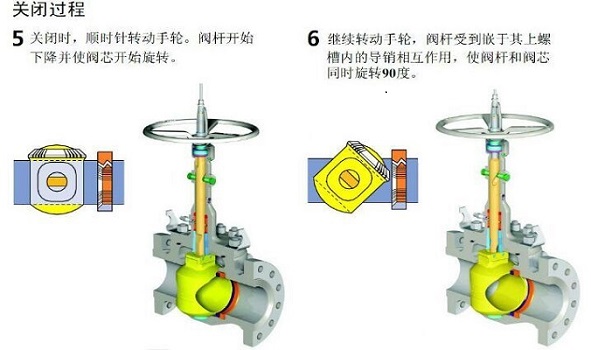

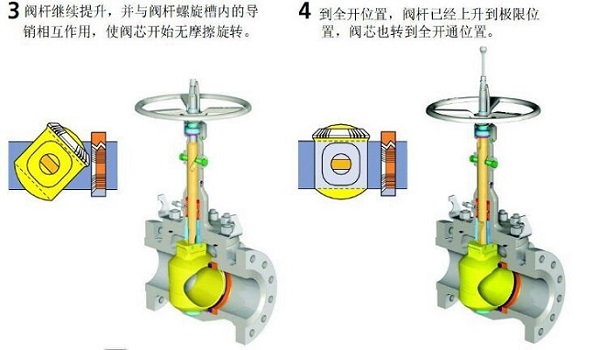

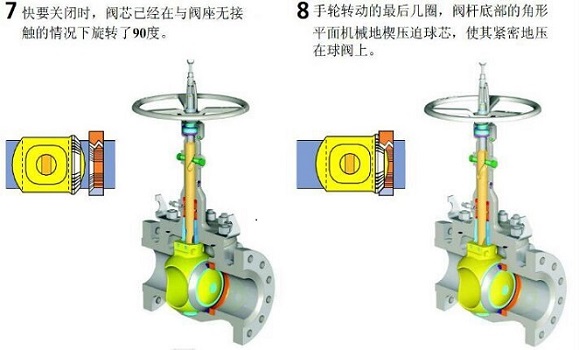

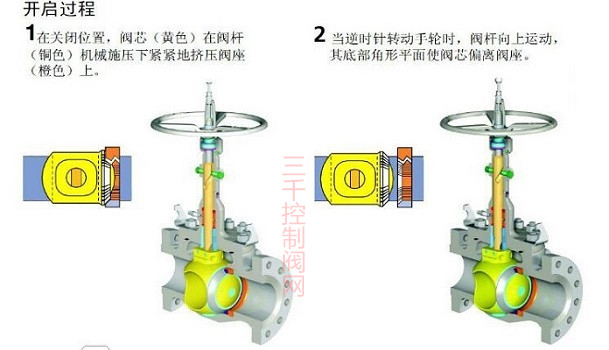

普通固定或浮动球阀都是使球体密封面和阀座密封面之间发生摩擦,这样由于长期频繁的动作,将会导致密封结合面逐渐磨损,阀门密封性能失效,会出现阀门寿命不太长的现象。轨道式球阀突破了上述缺点,采用了先球体脱离 然后再转动和先转动再靠近压紧的动作方式,消除及避免阀门的密封面的摩擦,使阀门寿命得以数倍甚至数十倍的提高。它将在各种工业管道输送液体或气体介质起到不可替代的作用。

◆产品用途 轨道球阀适用于石油化工、液化石油气储存、炼油厂、天然气、压缩机系统、油气输送管线、轻工、纺织等行业

◆产品特点
1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车,降低生产成本
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题
4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手轮阀门就能轻松启闭
5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响,在各种工况下密封性能都有可靠保证
6、密封面的自清结构。当球体倾离阀座时,管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的

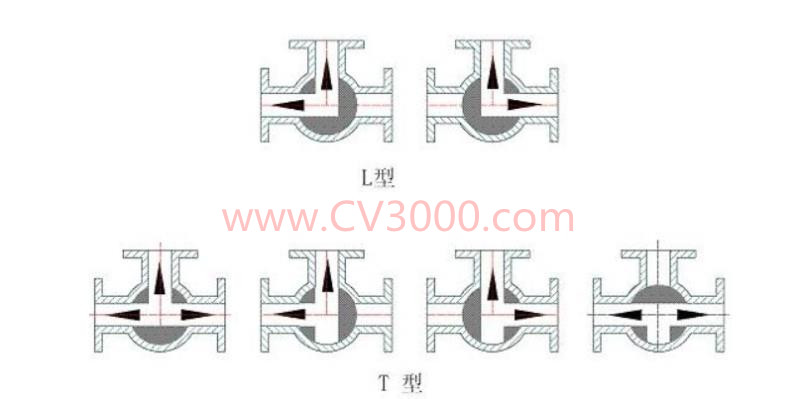

三通球阀



分L型和T型
