闸阀

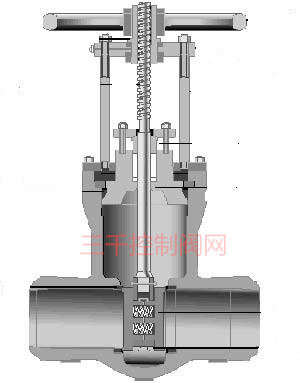

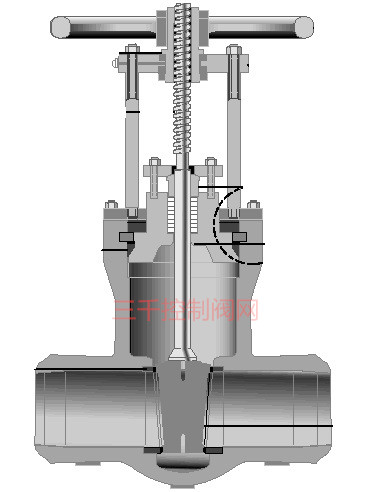

    闸阀是指关闭件(闸板)沿通道轴线的垂直方向移动的阀门,在管路上主要作为切断介质用,即全开或者全关使用。根据阀门的不同材质,可以适用低温低压也可适用于高温高压。

    优点:
    ①流体阻力小;
    ②启、闭所需力矩较小;
    ③可以使用在介质向两方向流动的环网管路上,也就是说介质的流动方向不受限制;
    ④全开时,密封面受工作介质的冲蚀比截止阀小;
    ⑤形体结构比较简单,制造工艺性较好;
    ⑥结构长度比较短。

    缺点:
    ①外形尺寸和开启高度较大,所需的安装空间也较大;
    ②在启闭过程中,密封面相对磨损较大,甚至在高温时容易出现擦伤现象;
    ③一般闸阀都有两个密封面,加工、研磨和维修难度加大;
    ④启闭时间长。

闸阀的分类
    1、按闸板的构造可分 :

    1)平行式闸阀:密封面与垂直中心线平行,即两个密封面互相平行的闸阀。
    2)楔式闸阀:密封面与垂直中心线成某种角度,即两个密封面成楔形。

    在楔式闸阀中,又有单闸板,双闸板和弹性闸板之分。
    单型闸阀,结构简单,使用可靠,但对密封面角度的精度要求较高,加工和维修较困难,温度变化时楔住的可能性很大。
    双闸板楔式闸阀在水和蒸气介质管路中使用较多。
    它的优点是:对密封面角度的精度要求较低,温度变化不易引起楔住的现象,密封面磨损时,可以加垫片补偿。但这种结构零件较多,在粘性介质中易粘结,影响密封。
    更主要是上、下挡板长期使用易产生锈蚀,闸板容易脱落。弹性座封闸阀,它具有单闸板楔式闸阀结构简单,使用可靠的优点,又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差,改善工艺性,现已被大量采用。



    2、按阀杆的构造闸阀又可分为

    1)明杆闸阀:阀杆螺母在阀盖或支架上,开闭闸板时,用旋转阀杆螺母来实现阀杆的升降。
      这种结构对阀杆的润滑有利,开闭程度明显,因此被广泛采用。

    2)暗杆闸阀:阀杆螺母在阀体内,与介质直接接触。开闭闸板时,用旋转阀杆来实现。这种结构的优点是:闸阀的高度总保持不变,因此安装空间小,适用于大口径或对安装空间受限制的闸阀。
    此种结构要装有开闭指示器,以指示开闭程度。这种结构的缺点是:阀杆螺纹不仅无法润滑,而且直接接受介质侵蚀,容易损坏。
闸阀的应用范围
    1、石油、天然气输送管线。带导流孔的平板闸阀还便于清扫管线。
    2、成品油的输送管线和贮存设备。
    3、石油、天然气的开采井口装置,也就是采油树用阀。
    4、带有悬浮颗粒的介质的管道。
    5、城市煤气输送管线。
    6、自来水工程。
