隔膜阀

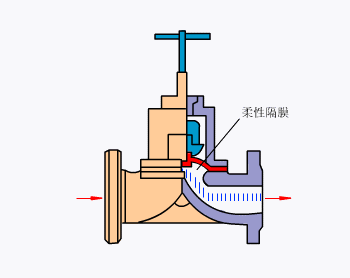

    隔膜阀是一种特殊形式的截断阀,其启闭件是一块用软质材料制成的隔膜,它将阀体内腔与阀盖内腔隔开。隔膜阀实际上不过是“钳夹”的阀,一个弹性的,可扰的膜片,用螺栓连接在压缩件上,压缩件是由阀杆所操作而上下移动,当压缩件上升,膜片就高举,而造成通路,当压缩件下降,膜片就压在阀体堰上(假使为堰式阀)或压在轮廓的底部(假使为直通式),隔膜阀适用于开关及节流之用。
    隔膜阀本身结构设计的原因特适合于超纯介质或污染严重,十分粘稠的液体、气体、腐蚀性或惰性介质。产品主要应用于生物制药、食品、行业; 以及电力、化工、电镀、等行业的工业水处理中, 还被应用于半导体晶圆的生产中,隔膜阀是特别适用于运送有腐蚀性,有粘性的流体,例如泥浆、食品、药品、织维性粘合液等,因管线中,隔膜阀的操作机构,是不暴露在运送流体中,故不具污染性,也不需要填料,阀杆填料部也不可能会泄漏。



隔膜阀的特点
    隔膜阀是一特殊形式的截断阀和节流阀,它与其他阀相比具有以下特点:

    1.弹性密封的开闭件,确保没有内漏;
    2.流线型的流道,使得压力损失小;
    3.没有填料,因此没有外漏;阀杆处不需要采用任何形式的单独密封,除非在控制有害介质中作为安全设施使用
    4.阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;操纵机构与介质通路隔开,不但保证了工作介质的纯净,同时也防止管路中介质冲击操纵机构工作部件的可能性
    5.隔膜可更换,维护费用低;
    6.衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。
    7. 工作温度范围大约为-50~175度
    8.隔膜阀结构简单,只由阀体、隔膜和阀盖组合件三个主要部件构成。
    9.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用,压力一般低于2.5MPa。
    10.由于受阀体衬里工艺和隔膜制造工艺和限制,较大的阀体衬里和较大的隔膜制造工艺都很难,故隔膜不宜用于较大的管径 ,一般应用在DN≤200mm以下的管路上
    11.调节性能相对较差,只在小范围内调节。

隔膜阀的分类
    隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。
    塔堰式密封好,适用于洁净的腐蚀性的介质,隔膜做成平面,结构也简单。直通式通过性好,适用于有杂质粘稠的腐蚀性介质,但是密封性差,隔膜要做成异形。在脱硫脱硝工况,直通式常用于石灰水介质,而塔堰式常用于酸碱介质。
    从隔膜和内衬的材质上,有硬橡胶,软橡胶EPDM和PTFE三种,从耐腐蚀性上PTFE最好,造价也最高,而EPDM耐温和耐磨损比硬橡胶要好。

    国内隔膜阀做的比较好的是天津津通和上仪五厂。
