止回阀的种类

    止回阀 又称单向阀或逆止阀,启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。



    止回阀的分类

    升降式止回阀

    阀瓣沿着阀体垂直中心线滑动的止回阀,升降式止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。

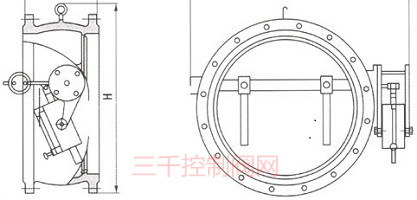

    旋启式止回阀

    阀瓣围绕阀座外的销轴旋转的止回阀,旋启式止回阀应用较为普遍。



    蝶式止回阀(双瓣或单瓣式止回阀)

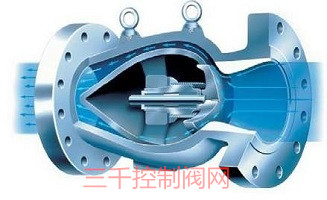

    管道式止回阀(轴流式)

    阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。





止回阀的选型和安装
    止回阀的选型
    为了防止介质逆流,在设备、装置和管道上都应安装止回阀;
    止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质;
    一般在公称通经50mm的水平管道上都应选用立式升降止回阀;
    直通式升降止回阀在水平管道和垂直管道上都可安装;
    对于水泵进口管路,宜选用止回阀,底阀一般只安装在泵进口的垂直管道上,并且介质自下而上流动;
    升降式较旋启式密封性好,流体阻力大,卧式止回阀宜装在水平管道上,立式装在垂直管道上;
    旋启式止回阀的安装位置不受限制,它可装在水平、垂直或倾斜的管线上,如装在垂直管道上,介质流向要由下而上;
    旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力,PN可达到42MPa,而且DN也可以做到很大,最大可以达到2000mm以上。根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作温度范围在 -196--800℃之间
    蝶式止回阀的安装位置不受限制,可以安装在水平管路上,也可以安装在垂直或倾斜的管线上;
    隔膜式止回阀适用于易产生水击的管路上,隔膜可以很好地消除介质逆流时产生的水击,它一般使用在低压常温管道上,特别适用于自来水管道上,一般介质工作温度在-12--120℃之间,工作压力小于1.6MPa,但隔膜式止回阀可以做到较大口径,DN最大可以达到2000mm以上;
    球形止回阀适用于中低压管路,可以制成大口径;球形止回阀的壳体材料可以用不锈钢制作,密封件的空心球体可以包裹聚四氟乙烯工程塑料,所以在一般腐蚀性介质的管路上也可应用,工作温度在 -101--150℃之间,其公称压力≤4.0MPa,公称通经范围在200—1200之间;
    对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估,第二步是选择可能满足所需要的关闭速度的止回阀的类型;
    对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来进行选择,如果介质流动范畴很大,则用于可压缩性流体的止回阀可使用一减速装置,如果介质流连续不段地快速停止和启动,如压缩机的出口那样,则使用升降式止回阀;
    止回阀应确定响应的尺寸,阀门供应商必须提供选定尺寸的资料数据,这样就能找到给定流速下阀门全开时的阀门尺寸大小;
    对于有最小压损要求的止回阀,需要仔细核算压损。


    止回阀安装注意事项
    1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
    2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
    3、升降式垂直瓣止回阀应安装在垂直管道上。
    4、升降式水平瓣止回阀应安装在水平管道上。

泵出口止回阀的选型和安装
    泵出口止回阀的选型
    一般的泵站工程情况,对于泵出口止回阀的选择,应遵循以下原则;
    对泵出口管路口径较小的管路,即DN小于50mm时,应选用升降式止回阀。
    对泵出口管路口径DN大于等于50mm的管路,应选用旋启式止回阀。
    旋启式止回阀可以水平或垂直安装。旋启式止回阀阀瓣绕转轴作旋转运动,其流体阻力一般小于升降式止回阀,它适用于较大口径的场合,安装位置不受限制,通常安装于水平管路, 它适用与较大口径的场合。根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般使用与中等口径的场合。大口径管路选用单瓣旋启式止回阀时,为减小水锤压力, 最好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用与大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻,是一种较快的止回阀;多瓣旋启式止回阀适用与大口径管路.
      泵出口止回阀的安装
    ① 旋启式止回阀一般安装在水平管道上:对于口径DN~80mm的止回阀,也可安装在垂直或向上倾斜的管道上。
    ② 直通式升降式止回阀应安装在水平管道上;立式升降式止回阀必须安装在垂直管道上,介质为自下而上流动。
    ③ 由于止回阀容易损坏,因此,应靠近泵出口安装止回阀,在止回阀上部设有切断阀(一般用球阀或闸阀),方便检修。
    ④ 为便于止回阀拆卸前泄压,对于止回阀本身不带放净阀的,应在止回阀与切断阀之间加装泄压用放净阀。
抽气逆止阀
    待更新。
