自力式调节阀
    自力式控制阀无需外加动力源,只依靠被控流体的能量自行操作并保持被控变量恒定的阀。

    1.按功能分,自力式压力调节阀分阀前压力调节,阀后压力调节和压差调节。
    阀前压力调节是调节阀前压力,又称泄压阀,取压点在阀前,阀后压力调节取压点在阀后,又称减压阀。压差自力式阀门,用于控制与其串联的某一设备或某一回路的进出口压差恒定。当被控对象的压差大于设定值时,阀门关小,当被控对象的压差小于设定值时,阀门开大。阀门本身的压降随外网的资用压头的变化而变化,以保证被控对象的压差恒定。

    2.按结构分,自力式调节阀又分为直接作用式和间接作用式两种。

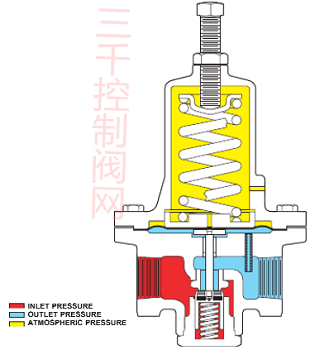

    1)直接作用式调节阀 又称为弹簧负载式调节阀,其结构内有弹性元件:如弹簧、波纹管、波纹管式的温包等,利用弹性力 与反馈信号平衡的原理

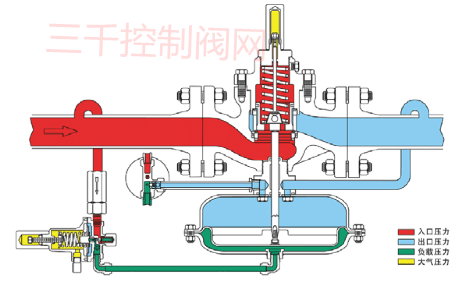

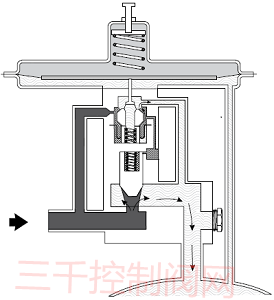

    2)间接作用式调节阀 增加一个指挥器(先导阀)它起到对反馈信号的放大作用然后通过执行 机构,驱动主阀阀瓣运动达到改变阀开度的目的

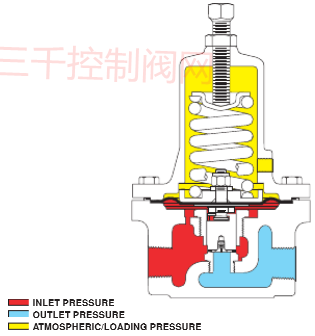

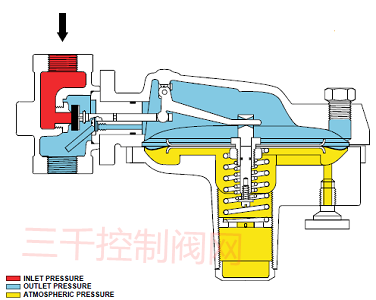

氮封阀
    自力式减压阀的一种,特点就是阀后微正压(mbar)。

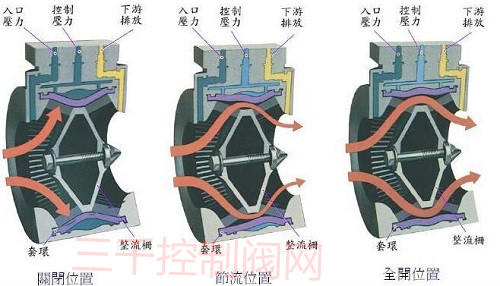

轴流式自力式调节阀
