安 全 阀




全阀(Safty Valve)是一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一,它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故,所以安全阀又被称为压力容器的最终保护装置。


安全阀根据工作压力能自动启闭,一般安装于封闭系统的设备或管路上保护系统安全。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。安全阀是一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。当设备或管道内压力超过规定值时,即自动开启泄压,保证设备和管道内介质压力在规定数值以内,防止发生事故。阀门自动开启,介质从中泄出、减压;当压力回到正常值时,弹簧压力又将阀芯推向阀座,阀门自动关闭。安全阀类的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。

分类:
1.重锤杠杆式安全阀

重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。根据杠杆原理,它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力,并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。
重锤杠杆式安全阀结构简单,调整容易而又比较准确,所加的载荷不会因阀瓣的升高而有较大的增加,适用于温度较高的场合,过去用得比较普遍,特别是用在锅炉和温度较高的压力容器上。但重锤杠杆式安全阀结构比较笨重,加载机构容易振动,并常因振动而产生泄漏;其回座压力较低,开启后不易关闭及保持严密。

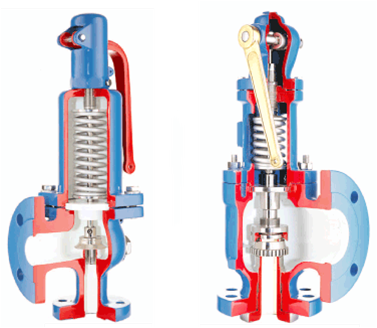

2.弹簧式安全阀

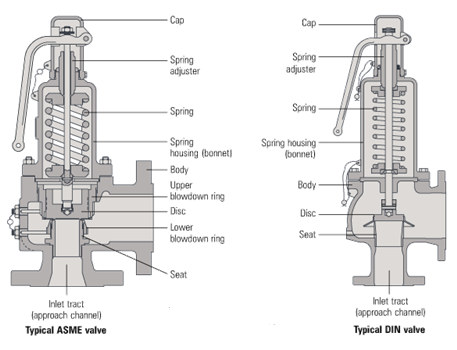

弹簧式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。螺旋圈形弹簧的压缩量可以通过转动它上面的调整螺母来调节,利用这种结构就可以根据需要校正安全阀的开启(整定)压力。弹簧式安全阀结构轻便紧凑,灵敏度也比较高,安装位置不受限制,而且因为对振动的敏感性小,所以可用于移动式的压力容器上。这种安全阀的缺点是所加的载荷会随着阀的开启而发生变化,即随着阀瓣的升高,弹簧的压缩量增大,作用在阀瓣上的力也跟着增加。这对安全阀的迅速开启是不利的。另外,阀上的弹簧会由于长期受高温的影响而使弹力减小。用于温度较高的容器上时,常常要考虑弹簧的隔热或散热问题,从而使结构变得复杂起来。


3.脉冲式安全阀

脉冲式安全阀由主阀和辅阀构成,通过辅阀的脉冲作用带动主阀动作、其结构复杂,通常只适用于安全泄放量很大的锅炉和压力容器。


安全阀的常用名词术语:


公称压力:表示安全阀在常温状态下的最高许用压力,高温设备用的安全阀不应考虑高温下材料许用应力的降低。

开启压力:也叫整定压力,是安全阀阀瓣在运行条件下开始升起时的介质压力。

排放压力:阀瓣达到规定开启高度时进口侧的压力。

回座压力:安全阀排放后,阀瓣重新压紧阀座,介质停止排出时的进口压力。回座压力是表征安全阀使用品质的一个重要参数,一般要求它至少为工作压力的80%,上限以不产生阀瓣频繁跳动为宜。

启闭压差:开启压力和回座压力之差。


安全阀常用的标准:

安全阀阀座的密封性:API Std 527

安全阀口径的计算: API Std 520
