电 磁 阀




电磁阀工作原理

电磁阀是由电磁线圈和磁芯组成,是包含一个或几个孔的阀体。当线圈通电或断电时,磁芯的运转将 导致流体通过阀体或被切断,以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈 等部件组成;阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上,阀体被封闭 在密封管中,构成一个简洁、紧凑的组合。

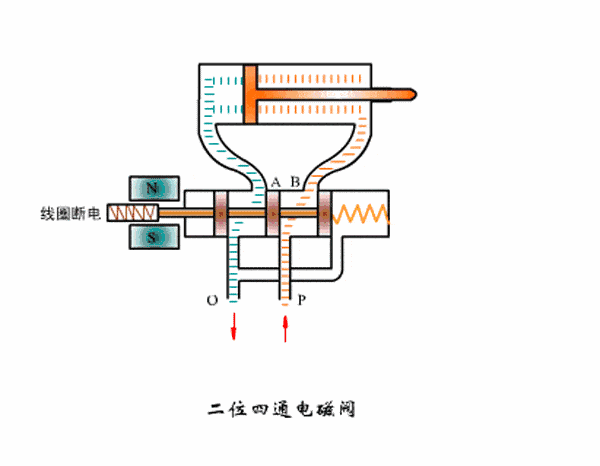

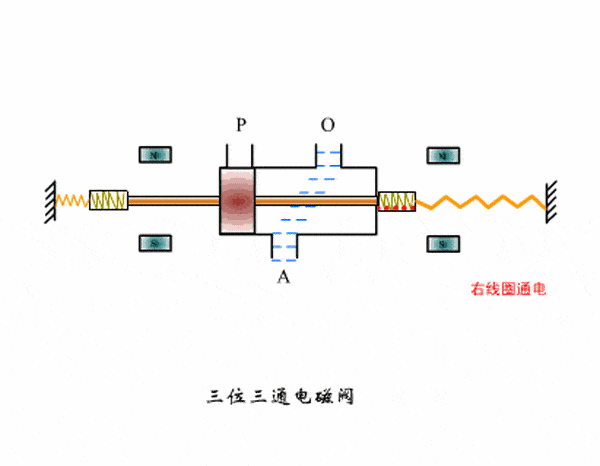

电磁阀从原理上分为三大类(即:直动式、分步直动式、先导式) 从气路或油路上来说,我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等 。 电磁阀二位是指电磁阀的阀芯有两个不同的工作位置(开、关)。而多少通指电磁阀的阀体上有多少个通道口; 比如二位二通电磁阀是一进一出(二个通道、最普通常见)二位三通电磁阀控制液体是一进二出(两出分 别是一个常开一个常闭);气动换向电磁阀是一进一出一排气;液压一进一出一回油。



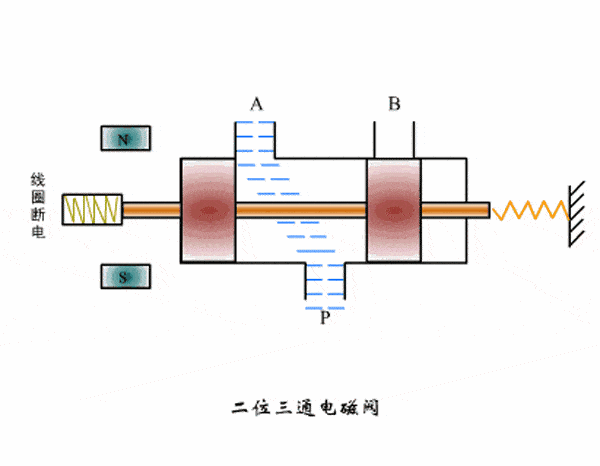

二位三通电磁阀:

在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个 排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装 )。 在电气上来说,两位三通电磁阀一般为单电控(即单线圈) 。两位三通电磁阀分为常闭型和常开型两种。常闭型 指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理:给线圈通 电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。 常开型两位三通单电控电磁阀动作原理: 给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。



 图1

图2



图1表示二位三通直动式电磁阀(常断型)结构的简单剖面图及工作原理。线圈通电时,静铁芯产生 电磁力,阀芯受到电磁力作用向上移动,密封垫抬起,使1、2接通,2、3断开,阀处于进气状态, 可以控制气缸动作。当断电时,阀芯靠弹簧力的作用恢复原状,即1、2断,2、3通,阀处于排气状 态。


二位五通电磁阀

两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一 正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。 两位五通电磁阀一般为双电控(即双线圈)。两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气 路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线 圈通电为止。 给反动作线圈通电,则反作用气路接通(反动作出气口有气),即使给反作用线圈断电后反动作气路仍然是接通的,将会维持到给正作用线圈通电为止。这相当于“自锁”。

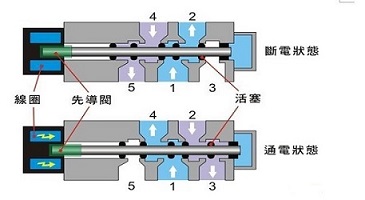

图2表示二位五通直动式电磁阀(常断型)结构的简单剖面图及工作原理。起始状态,1,2进气,4,5排气;线圈通电时,静铁芯产生电磁力,使先导阀动作,压缩空气通过气路进入阀先导活塞使活塞启动,在活塞中间,密封圆面打开通道,1,4进气,2,3排气;当断电时,阀芯靠弹簧力的作用恢复原状。



电磁阀的选型要求:

气路电磁阀:
几位几通/直动还是先导/ 过气本体材质/线圈接线盒材质/口径/气源压力/功耗/电压/电气接口/防爆等级防护等级:防爆等级主要是:隔爆?本安?增安?还是不防爆(仅仅防水防尘)/安装方式:管接式(螺纹的)?还是板接的(NAMUR 拍接)?

工艺电磁阀:
几位几通/公称通径/法兰连接还是螺纹连接/介质名称腐蚀性/温度压力等级/密封等级/防爆等级(如ExidIIBT4)防护等级(如IP65)/功率要求(如下小于30W)/电气接口(如1/2NPT),手动复位装置带否?

电磁阀常见故障:

■电磁阀线圈烧坏,一般受潮进水容易引起

■电磁阀卡住,有杂质进入。

■电磁阀漏气,一般为密封垫片损坏或滑阀磨损
