燃气输配的流程
气化站的任务是接受液化天然气，将其进行气化，供给用户使用或用作季节调峰。气化站可设在储配站内，称为气化间。
CNG加气站主要是接受干线管道来气，经过滤、调压、计量后进入压缩机加压，干燥后，送入储气瓶储存。在需要对汽车加气时，由顺序程控盘控制储气瓶组和售气机实现对汽车加气CNG加气站也可设在储配站内。
经过燃气的长距离输送后，燃气在配气站内经过除尘，调压，计量，添味，再经过各级配气管网和气体调压装置，根据用户要求安全、保质、保量地向用户供气。
燃气管道按其用途可分为输气干管、输配干管、配气支管和用气管道四类。（1）输气干管 是指将燃气自门站（或气源厂）送至城市各高中压调压站的管道。一般为高压和次高压管道。
（2）输配干管 即输送管和分配管的统称。因为城市中压燃气管道中，作为专门的输送管道为数极少，在大多数情况下，输送管兼作分配管，故统称输配干管。
①中压输配干管 是指将燃气自气源厂或储配站送至城市各用气区域的管道，包括出厂管、出站管、城市道路干管；
②低压输配干管 是指将燃气自调压站送至燃气供应地区，并沿途分配给各类用户的管道。
输气低压千管上一般不设阀门。在低压管道上进行检修或处理故障时可用橡胶球堵塞管道，也可采用水封代替阀门起关断作用。高压、中压燃气干管上，应设置分段阀门，在其支管上的起点处，也应设置阀门。在调压室的进出管上、过河燃气管道的两端与铁路或公路干线相交的两侧均应设置阀门。阀门应设置在非常必要的地方，以便在检修、处理故障或进行改建时，可关断个别管段而避免出现大片用户停气的情况。当然，每增加一个阀门，既增加了投资，也增加了漏气的可能性。但是，设置了阀门，在发生故障的情况下，只是使少量用户而不是大量用户停气，则又提高了管网供气的可靠性。

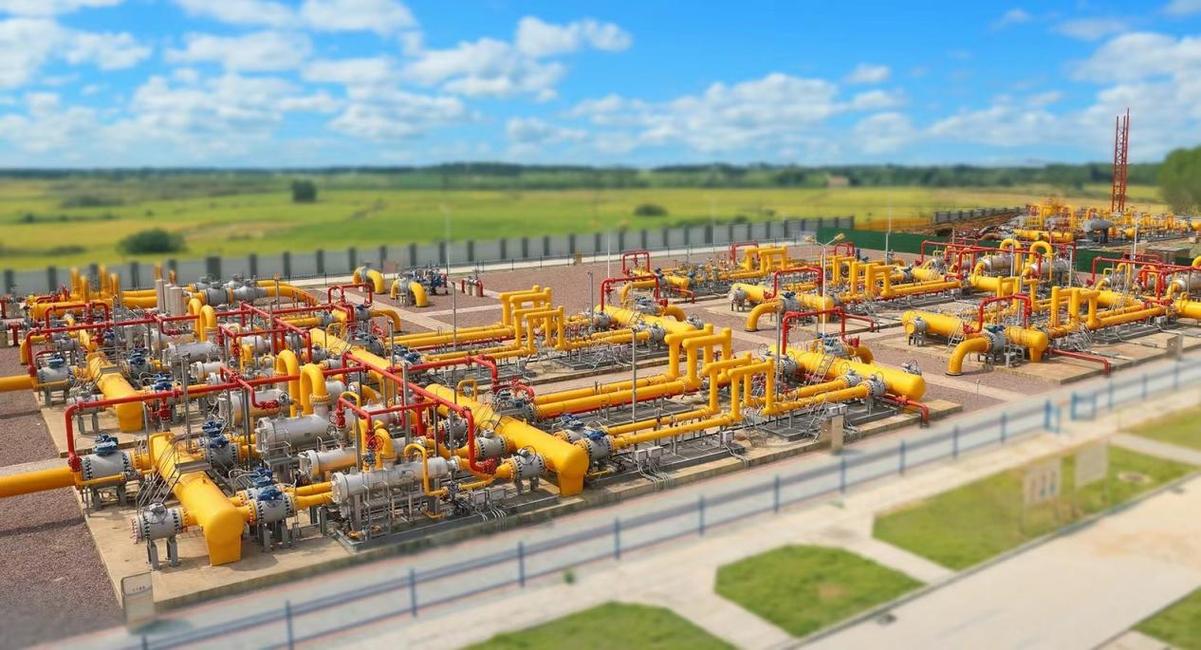

城市门站、储配站应具有过滤、调压、计量、气质检测、安全放散、安全切断、使用线和备用线的自动切换等主要功能，且要求在保证精确调压和流量计量的前提下，设计多重的安全措施，确保用气的长期性、安全性和稳定性。
一、调压站分类
（一）按调压级别分类1.高、中压调压站日2.高、低压调压站目3．中、低压调压站
（二）按用途分类回1.区域调压站12.专用调压站3．箱式调压装置
（三）按装置设置方式分类
1.地上调压站
2.地下调压站
二、调压装置的设置应符合下列要求：
（1）自然条件和周围环境许可时，宜设置在露天，但应设置围墙、护栏或车挡；（2）设置在地上单独的调压箱（悬挂式）内时，对居民和商业用户燃气进口压力不应大于0.4MPa；对工业用户（包括锅炉）燃气进口压力不应大于0.8MPa
（3）设置在地上单独的调压柜（落地式）内时，对居民、商业用户和工业用户（包括锅炉）燃气进口压力不宜大于1. 6MPa；
（4）符合要求时，可设置在地上单独的建筑物内；
（5）当受到地上条件限制，且调压装置进口压力不大于0.4MPa时，可设置在地下单独的建筑物内或地下单独的箱内，并应符合一定要求；
（6）液化石油气和相对密度大于0.75的燃气调压装置不得设于地下室、半地卜室内和地下单独的箱内。
工业企业和公共事业用户的燃烧器通常用气量较大，可以使用较高压力的燃气，冈此，这些用户与中压或高压燃气管道连接较为合理。这样不仅可以减轻低压燃气管网的负荷，还可以充分利用燃气本身的压力来引射空气。因此，专用调压站的进出口都可以采用比较高的压力。
通常用与燃烧设备毗邻的单独房间作为专用调压站，如图3—8所示。
当进口压力为中压或低压，且只安装一台接管直径小于50mm的调压器时，调压器亦可设在使用燃气的车间角落处。如果设在车间内，应该用栅栏把它隔离起来。并要经常检查调压设备、安全设备是否工作正常。也要经常检查管道的气密性。
专用调压站要安装流量计。选用能够关闭严密的单座阀调压器，安全装置应选用安全切断阀。不仅压力过高时要切断燃气通路，压力过低时也要切断燃气通路。这是因为压力过低时可能引起燃烧器熄灭，而使燃气充满燃烧室，形成爆炸气体，当火焰靠近或再次点火时发生事故.
调压站的负荷，即是该站能承担的供气量。调压站的负荷考虑方法如下：
1．当调压站内只有一台调压器，它应担负全部供气量，调压器的流量需满足下面要求：
（1）调压器额定流量，应按该调压器所承担的管网小时最大输送量的1．倍确定；
（2）调压器流量应能满足进口燃气的最大、最小压力的要求；
（3）调压器的压力差，应根据调压器前燃气管道的最低设计压力与调压器后燃气管道的设计压力上限值之差确定。
调压站（或调压箱、调压柜）的工艺要求：
（1）低压管网不成环的区域调压站和连续生产使用的用户调压装置宜设置备用调压器，其它情况下的调压器可不设备用。且调压器的燃气进出口管道之间应设旁通管，用户调压箱(悬挂式)可不设旁通管;
（2）高压和次高压燃气调压站室外进、出口管道上必须设置阀门；
（3）在调压器入口处应安装过滤器；
（4）在调压器入口（或出口）处，应设压力超高保护装置，且宜为人工复位型的；(5)调压器及过滤器前后均应设置指示式压力表;
（6）调压器后应设置自动记录式压力仪表；放散管管口应高出调压站屋檐1.0m以上。17，调压站内调压器的布置应符合下列要求：
调压器的水平安装高度应便于维护检修； 2台以上调压器平行布置时，相邻调压器外缘净距宜大于1m；调压器与墙面之间的净距和室内主要通道的宽度均应大于0.8m， 当调压站内、外燃气管道为绝缘连接时，调压器及其附属设备必须接地，接地电阻应小于100欧姆。
当城市采用低压气源，而且供气规模又不特别大时，燃气供应系统通常采用低压储气，与其相适应，需建设低压储配站。低压储配站的作用是在低谷时将多余的燃气储存起来，在高峰时，通过储配站的压缩机将燃气从低压储罐中抽出压送到中压管网中，保证正常供气。
当燃气直接由中压管网（或压力较高的低压管网）供给生活用户时，应将燃气压力通过用户调压器直接降至燃具正常工作时的额定压力。这时常将用户调压器装在金属箱中挂在墙上，如图3—9所示。当箱式调压装置设在密集的楼群中时，安全放散阀可以不用，只用安全切断阀。
燃气用阀门
阀门的种类很多，天然气管道上常用的有闸阀、截止阀、球阀和蝶阀等。
1.过滤器
当其进口压力大于0.2MPa时，过滤器的允许压力损失（上限值）为1OkPa：
当调压站进口压力小于等于0.2MPa，过滤器允许压力损失（上限值）为5kPa。超过允许压）损失，就应对过滤器检修清洗或更换填料。
2.安全放散阀
调压站的放散压力应比关闭压力略高，一般取放散压力为额定出口压力的1. 3倍左右。
3.安全关断阀
安全关断阀的工作压力，应比安全放散压力略高。根据情况，可取为放散压力的1.1～1. 2倍。
如对于出口压力P2n=1500Pa的调压站，安全放散阀工作压力可取为Pf=2000Pa，而安全关断阀工作压力可取为P关=2300Pa.
调压站的工艺参数
设置调压站的目的是在其后建立一个压力稳定的管网系统，满足用户安全供气和用气的需要：与此同时，调压站本身还必须能安全可靠地运行。为此，调压站的建立和运行都必须能满足正常工况指标的要求。这里主要介绍进站压力、出站压力的几个指标。
最大进口压力P1大
指在规定的压力范围内，调压站所允许的最高进口压力值。
最大进口压力P1大，在调压器产品铭牌上要提示。用户按产品铭牌和使用说明书选用适合自己管网压力制度的调压器。
最小进口压力P1
指在规定的压力范围内，所允许的最低进口压力值。调压站只能满足供应一定数量用户的要求，否则调压站出口压力便不能保持在合格压力范围内，将影响安全正常供气。如果进站压力比最小进口压力P1小低，调压站的供气能力将低于额定流量，造成出口压力偏低，用气得不到保障的局面。
额定出口压力P2n。
把调压站的出口压力调整到规定压力级制范围内的某一规定值，此压力值即为调压站的额定出口压力值。也可称为出口压力给定值。
稳压精度óP2
指调压站出口压力偏离额定出口压力P2n的压力差值与额定出口压力P2n的比值。
稳压精度越小，说明调压站工况稳定：越大说明调压站工况越不稳定。按规范要求，出口为低压的调压站允许的稳压精度为±15%：出口为中压B级的调压站允许的稳压精度为±10%；出口为高压及中压A级的调压站允许的稳压精度为±5%。如果稳压精度超过上面百分比，说明工况不稳，调压站的运行参数不合格。比如，额定出口压力为1. 5kPa的调压站，调压站允许的稳压精度为±15%，因此，其最大出口压力P2大
=1500Pa×1. 15—1725Pa，其最小出口压力为P2小=1500Pa×0. 85-1275Pa
额定流量Qn
当调压站进口压力为允许最小值P1小，出口压力为稳压精度δP2所允许的最小值P2小
时调压站的燃气流量为额定流量Qn。
如果调压站工作正常且进口压力也正常，其流量就大于或等于额定流量。如调压站供气的出口管网流量未超过此额定流量，出站压力将符合稳压精度要求；反之，如果与调压站出口相连的管网用量大于此额定流量，出站压力P2就会降低，并很可能低于最小出口压力P2小，使之达不到稳压精度要求。
当确定调压站供气范围和户数时，应充分考虑这一因素，超负荷运行，就会造成供气压力偏低。
关闭压力Pb
当调压站流量逐渐减少，其流量等于零时，输出侧所达到的稳定的压力值为关闭压力。
流量等于零是调压器的一种不利工况，它往往使调压站出口压力超过允许的稳压精度所允许达到的最大出口压力P2，为此，规范对调压站制定了关闭压力的允许值。
出口压力为低压的调压站的允许关闭压力值Pb=1. 25P，n： 。：出口压力为中压B级的调压站的允许关闭压力值Pb=1. 20P2n；出口压力为中压A或高压的调压站的允许关闭压力Pb=1. 15P2n
关闭压力是调压站的一项很重要的技术指标。如出口压力关不住，容易造成管网超压，产生冲坏煤气表、失火、爆炸、中毒等事故。因此，控制关闭压力在允许关闭压力值以下是很重要的。
最大出口压力P2大
指在规定的稳压精度范同内，所允许的最高出口压力值。
最小出口压力P2小
指在规定的稳压精度范围内，所允许的调压站最低出口压力值。
额定出口压力P，n是根据管网和用户需要而确定的一个出口压力P2的标准。
P2大和P2小都是以P2n为标准来界定的，并且是出口压力P2n的允许压力波动范围，否则调压工况不合格，满足不了管网和用户的实际需要。而且用气燃烧不安全稳定，达不到燃烧卫生标准。
